Ống nối mềm

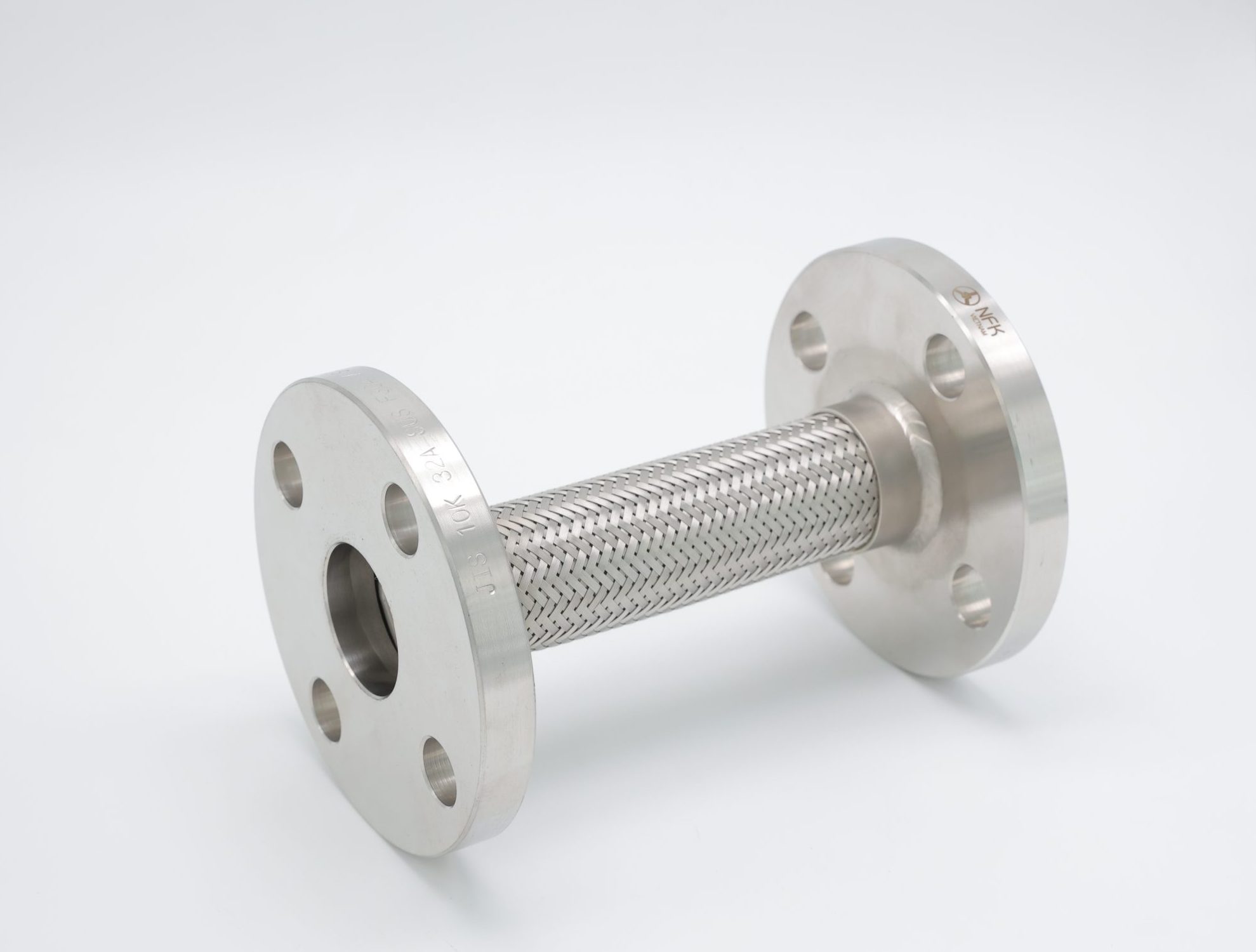

NK-VN3100

2 đầu bích lỏng (Kiểu hàn mép)

Tải xuống danh mục sản phẩm Tải xuống hướng dẫn lắp đặt

※ Nhấp vào nút bên dưới nếu bạn quan tâm đến sản phẩm này.

ThêmĐã thêm vào
danh sách kiểm tra

Xem
Danh sách
kiểm tra

※ Trên trang Liên hệ / Danh sách kiểm tra. Bạn có thể kiểm tra sản phẩm đã chọn.

ỨNG DỤNG

Hấp thụ chuyển động và chuyển vị
Giảm rung động và tiếng ồn
Bù sai lệch vị trí lắp đặt
Chịu áp lực và nhiệt độ
Kéo dài tuổi thọ thiết bị

TÍNH NĂNG

Môi chất: Nước, dầu, không khí, khí đốt, hơi nước, hóa chất không ăn mòn...v.v.
*Đối với các trường hợp khác, vui lòng liên hệ với chúng tôi để được tư vấn
Áp suất làm việc: lên đến 1.6Mpa
*Có thể thiết kế áp suất cao hơn theo yêu cầu
Nhiệt độ làm việc: Từ -196°C đến 450°C
*Không phụ thuộc vào áp suất làm việc
Kiểu kết nối: JIS, DIN, EN, BS, ASME
*Có thể cung cấp các tiêu chuẩn kết nối đặc biệt theo yêu cầu
**Mặt bích thép carbon (CS) được xử lý bề mặt bằng lớp mạ Cr³⁺ hoặc lớp phủ bạc.

CẤU TẠO SẢN PHẨM

Vật liệu

1. Tube	Stainless Steel (304 . 321 . 316L)
2. Braid	Stainless Steel
3. Flange collar	Stainless Steel
4. Loose flange	Carbon Steel, Stainless Steel

Hiển thị các loại mác thép

BẢNG THÔNG SỐ KỸ THUẬT

Đơn vị: mm

Kích thước		Bán kính bẻ cong nhỏ nhất	300 OAL		500 OAL		Tổng chiều dài nhỏ nhất
DN	Inch	Bán kính bẻ cong nhỏ nhất	Chiều dài hữu dụng	Khoảng lệch ngang	Chiều dài hữu dụng	Khoảng lệch ngang	Tổng chiều dài nhỏ nhất
DN15	1/2	50	283	74	483	123	100
DN20	3/4	65	280	64	480	123	100
DN25	1	80	278	54	478	123	100
DN32	1 1/4	100	274	37	474	113	100
DN40	1 1/2	120	270	31	470	95	100
DN50	2	140	266	24	466	75	100
DN65	2 1/2	220	264	20	464	64	100
DN80	3	280	262	22	462	66	150
DN100	4	350	262	16	462	54	150
DN125	5	380	254	13	454	43	150
DN150	6	440	254	12	454	38	200
DN200	8	620	254	10	454	32	200
DN250	10	860	240	7	440	25	250
DN300	12	900	240	6	440	21	300

Tính toán dựa trên ống STD, tại áp lực 1.6 MPa và nhiệt độ 40 °C

HƯỚNG DẪN LẮP ĐẶT

• Ống mềm kim loại chỉ được uốn cong và sử dụng trong phạm vi bán kính uốn và độ dịch chuyển ngang được quy định trong hướng dẫn nhằm ngăn ngừa hiện tượng mỏi và hư hỏng.

• Tránh làm xoắn ống mềm kim loại trong quá trình lắp đặt và sử dụng.

• Để được hướng dẫn về chuyển động động, vui lòng liên hệ với chúng tôi.

CHÚ Ý

• Sản phẩm phù hợp nhất cho các ứng dụng sử dụng nước, giúp tối ưu hóa chi phí.

• Đối với các ứng dụng dầu và khí, khuyến nghị sử dụng các dòng NK-VN2500 hoặc NK-VN2600.

• Thông tin trong catalog này có thể được cập nhật hoặc thay đổi mà không cần thông báo trước.

• Có thể cung cấp chiều dài đặc biệt theo yêu cầu.

Quay lại Danh sách Ống nối mềm
