Ống nối mềm

NK-VN1200

2 đầu Rắc co tiêu chuẩn

Dạng hàn
Dễ dàng lắp đặt, chi phí thấp
Chiều dài tiêu chuẩn: 300mm, 500mm
Tốt hơn NK-VN1000 về khả năng chịu áp lực.

Tải xuống bản vẽ tham khảo

※ Nhấp vào nút bên dưới nếu bạn quan tâm đến sản phẩm này.

ThêmĐã thêm vào
danh sách kiểm tra

Xem
Danh sách
kiểm tra

※ Trên trang Liên hệ / Danh sách kiểm tra. Bạn có thể kiểm tra sản phẩm đã chọn.

Ứng dụng

Điều chỉnh sai lệch đường ống
Hấp thụ rung động của máy móc hoặc bơm
Kết nối máy móc, thiết bị với đường ống
Phòng ngừa hư hỏng đường ống và thiết bị do sụt lún đất, động đất
Sản phẩm này không được sử dụng cho mục đích hấp thụ chuyển động xoắn.

Tính năng

Ống sử dụng: STD (Tiêu chuẩn)・SA (Mềm)・CLT (Siêu mềm)
* Vui lòng chọn loại ống phù hợp theo điều kiện sử dụng.
Kích thước ống: 6A ~ 50A
Chiều dài: 200mm~10M
*Vui lòng liên lạc với chúng tôi để được tư vấn về chiều dài của sản phẩm.

Chi tiết

Vật liệu

1. Tube	Stainless Steel
2. Braid	Stainless Steel
3. Ring	Stainless Steel
4. Union	FCMB, Carbon steel, Stainless Steel
5. Gasket	Non Asbestos

Hiển thị các loại mác thép

Biến thể của sản phẩm

1. Đầu nối vật liệu FCMB

– Kích thước: 6A ~ 100A

– Lưu chất sử dụng: Nước, Dầu, Khí, Hơi nước
– Nhiệt độ làm việc: -10~100℃

* Có thể sử dụng tới 200 độ C bằng cách thay đổi vật liệu gioăng.

– Áp lực làm việc. 0.1~1.0MPa

* Vui lòng liên hệ với chúng tôi để được tư vấn trong trường hợp áp lực thiết kế cao hơn.

2. Đầu nối vật liệu thép không gỉ cho áp thấp

– Kích thước: 6A ~ 100A

– Lưu chất sử dụng: Nước, Dầu, Khí, Hơi nước, Chất hoá học

* Giới hạn đối với lưu chất không ăn mòn thép không gỉ.

– Nhiệt độ làm việc: -40~200℃

– Áp lực làm việc. 0.1~1.0MPa

* Vui lòng liên hệ với chúng tôi để được tư vấn trong trường hợp áp lực thiết kế cao hơn.

3. Đầu nối vật liệu FCMB cho áp cao

– Kích thước: 6A ~ 50A

– Lưu chất sử dụng: Nước, Dầu, Khí, Hơi nước, Chất hoá học
– Nhiệt độ làm việc: -10~80℃

* Vui lòng liên hệ với chúng tôi để được tư vấn trong trường hợp nhiệt độ thiết kế cao hơn.

– Áp lực làm việc. 0.1~2.0MPa

* Vui lòng liên hệ với chúng tôi để được tư vấn trong trường hợp áp lực thiết kế cao hơn.

4. Đầu nối vật liệu thép không gỉ cho áp cao

– Kích thước: 6A ~ 50A

– Lưu chất sử dụng: Nước, Dầu, Khí, Hơi nước, Chất hoá học

* Giới hạn đối với lưu chất không ăn mòn thép không gỉ.

– Nhiệt độ làm việc: -40~200℃

* Vui lòng liên hệ với chúng tôi để được tư vấn trong trường hợp nhiệt độ thiết kế cao hơn.

– Áp lực làm việc. 0.1~2.0MPa

* Vui lòng liên hệ với chúng tôi để được tư vấn trong trường hợp áp lực thiết kế cao hơn.

* Vui lòng chọn vật liệu đầu nối thích hợp tùy theo điều kiện sử dụng.

Danh mục phụ kiện tự chọn

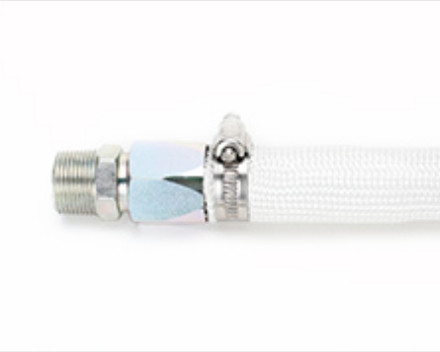

Áo cách nhiệt / Vải thủy tinh [GB]

Được làm bằng sợi thủy tinh giúp ngăn chặn sự nóng lên từ bên trong và ngoài.
Ví dụ.) NK-VN1200GB

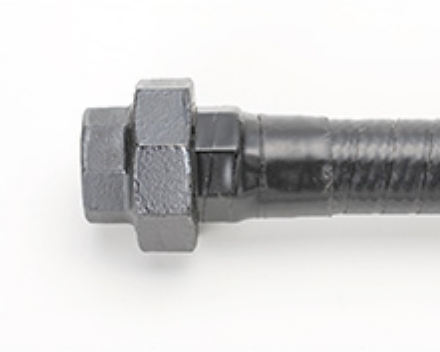

Xử lý cho sản phẩm lắp đặt ngầm [UG]

Các chi tiết bằng thép được phủ lớp sơn epoxy để chống ăn mòn, vỏ ống được quấn lớp băng dính đặc biệt để ngăn vật chất khác xâm nhập vào giữa sản phẩm
Ví dụ.) NK-VN1200UG

Lò xo bảo vệ [GS]

Giúp cho bán kính uốn cong nhỏ hơn và giảm ứng suất uốn bên ngoài cho sản phẩm.
Ví dụ.) NK-VN1200GS

Ống chống ngưng tụ nước bên ngoài ống. [AF]

Giúp ngăn ngừa sự ngưng tụ nước trong không khí xung quanh sản phẩm.
Ví dụ.) NK-VN1200AF
